D&R Merlin

Reparatur 60 / 120 Kanal analoges Inline Tonstudiomischpult mit digitalem Routing

d&r merlin mischpult logo

ACHTUNG! Dies ist keine Reparaturanleitung. Laien sollten keinesfalls Arbeiten an elektrische Geräte selbst durchführen. Es besteht LEBENSGEFAHR durch elektrischen Schlag!

Bilder von der Reparatur

D&R Merlin zusammengebaut nach dem Service

D&R Merlin Mischpult im komplett montiertem und funktionsfähigem Zustand.

D&R Merlin Mischpult Reparatur

Der Merlin Desk ohne Eingangskanäle. Unterhalb der Kanalzüge (im unteren Bereich) befinden sich die Platinen für die Ansteuerung der Motorfader. Diese Platinen sind über zwei Multiplexer Platinen (ganz vorne, nicht im Bild) an eine der drei CPU-Platinen gekopellt.

Für den Service äußerst unpraktisch befinden sich unterhalb dieser Platinen die Multiplexerplatinen für die Kanalautomation, welche ebenfalls nochmal über eine eigene CPU Platine verfügen. Um diese Platinen zu erreichen müssen im entsprechenden Bereich die Eingangskanäle demontiert und zusätzlich die Multiplexerplatinen für die Motorfader entfernt werden. Wer unter dem Pult eine freundliche Serviceklappe vermutet liegt leider falsch. Wärend die Busleitungen für die Kanalzüge noch von unten zugänglich sind, erwartet einem im Bereich der Automationsplatinen eine sauber ausgeführte Schweißnat an der "Serviceklappe".

In der Mitte ist die Mastersection mit den Bedienfeldern für Automation und Dynamics zu sehen.

D&R Merlin Mono Eingangskanal (Mono Channel Strip)

Einer der mono Eingangskanäle. Jeder 8te Kanal besitzt einen Zusätzlichen Spannungsanschluss für die versorgung der analogen Bauteile. Alle Kanäle dazwischen werden über eine der Flachbahnleitungen mit Spannung versorgt.

D&R Merlin, subd anschlussfeld, patchbay

An der Rückseite des Pultes befindet sich ein äußerst praktisches Sub-D Anschlussfeld (standard Tascam Belegung). Hier kann man mit leicht erhältlichen vorkonfektionierten Leitungen die Perepherie anschließen. Auch DA/AD Wandler, welche oft Sub-D besitzen, können so leicht angekoppelt werden.

D&R Merlin Steckfeld / patchbay / routing

Das Steckfeld im rechten Bereich der Mischpultes bietet nicht nur schnelle Zugriff auf alle Signalewege, es stellt auch standardmäßig 256 Tielines bereit, welche an das Sub-D Anschlussfeld geführt werden. Dadurch kann das Pult auch im digitalen Zeitalter als zentrale Einheit das Tonstudios betrieben werden.

D&R Merlin platinen dynamics section

Bei dieser Version des Mischpultes verfügt jeder Kanal über eine eigene Kompressor/Gate Einheit (mit THAT ICs aufgebaut), welche über die ganze Breite des Pultes an den hinteren Serviceklappen angebracht wird. Die Steuerung erfolgt über eine separate Steuereinheit in der Mastersection des Pultes.

D&R Merlin cpu platine recall automation

Tief im Inneren, unterhalb der Mastersection (quasi im zweiten Kellergeschoss), ist die CPU für die Automation versteckt. Die CPU Platine am Bedienfeld ist lediglich für die Ansteuerung des Bedienelemente bzw. des Displays und die Speicherung zuständig. Gleichzeitig ist auf der Platine der Steuereinheit nochmals ein Multiplexer für die Mastersection untergebracht, welcher wiederum am Bus der hier gezeigten CPU angeschlossen ist. Selbstverständlich verfügt diese Platine nochmals über einen MIDI (bzw. RS422) Treiber.

Um dieses Modul zu erreichen ist es leider notwendig die komplette Mastersection auszubauen.

D&R Merlin Verkabelung Kanäle und VU Meter

Blick hinter einen Teil der hinteren Serviceklappen. Im oberen Bereich sind die Platinen der Pegelanzeigen zu sehen, welche direkt an die Entsprechenden Kanäle angeschlossen sind. Hier befinden sich auch die Kalibrierpotentiometer für die Anzeigen. Im Unteren Bereich laufen die Flachbandleitungen von den einzelnen Kanälen sauber in einem Verdrahtungskanal richtung Steckfeld.

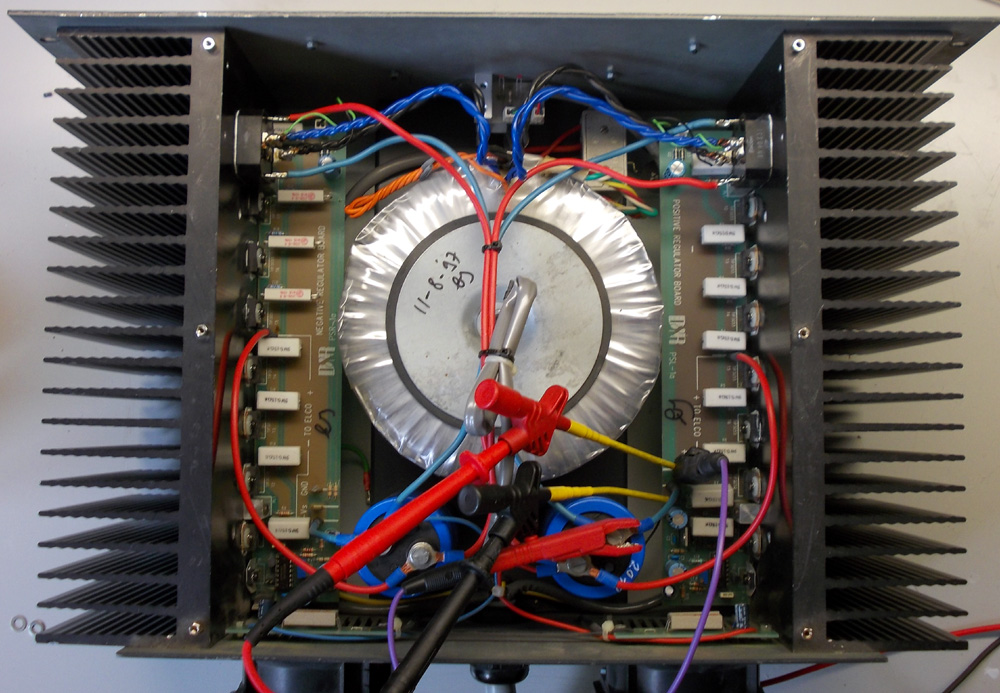

D&R Merlin Analog Netzteil (analog psu)

Eines der beiden Netzteile für die Analogspannungsversorgung während des Belastungstests. Zustäztlich verfügt diese Version des Mischpultes noch über je ein Netzteil für die Fadermotoren, für die Automation und für die Dynamikeinheiten.

Obwohl diese Netzteile sehr durchdacht aufgebaut sind stellen die beiden 50A Brückengleichrichter für die Parallelschaltung der beiden Analog-Netzteile (nur in einer PSU vorhanden, hier nicht im Bild) eine Schwachstelle dar. Bei deren Ausfall muss eines der beiden Netzteile die komplette Last alleine Bewältigen was wiederrum zum Ausfall weiterer Bauteile führen kann. Ebenfalls nicht für die Ewigkeit geschaffen sind die Glättungselkos (hier bereits durch neue ersetzt).
