AMEK / TAC Magnum
36 / 72 Kanal analoges Inline Tonstudiomischpult, Generalüberholung / Reparatur
ACHTUNG! Dies ist keine Reparaturanleitung. Laien sollten keinesfalls Arbeiten an elektrische Geräte selbst durchführen. Es besteht LEBENSGEFAHR durch elektrischen Schlag!
Die 36 kanalige Magnum Konsole in der Konfiguration 36 / 24 / 8 / 2 LF (Long Frame = 42 Streifen) besteht u.a. aus folgenden Baugruppen:
| Anzahl | Type | Beschreibung |
| 36 | MG 1001 | Mono Mikrofon / Line Eingangskanal |
| 4 | MG 2001 | Subgruppen / Effekt Return |
| 1 | MG 3001 | Aux Master |
| 1 | MG 4001 | Stereo Master / Monitor |
| 3 | Switchcraft 96 Kanal TT 19" Steckfeld (normalisiert) | |
| 27 | ML71B | LED-Ketten Pegelanzeige |
| 1 | PSU 750 | Netzteil +-17V und +48V |
Es gibt insgesamt rnd. 2500 Knöpfe zum Drücken, Drehen, Abbrechen, Kratzen und aus den Lötstellen Reißen.
Bilder des fertigen Mischpultes (Hi-Res)
Das fertige Mischpult nach der Generalüberholung.
Bilder von der Reparatur

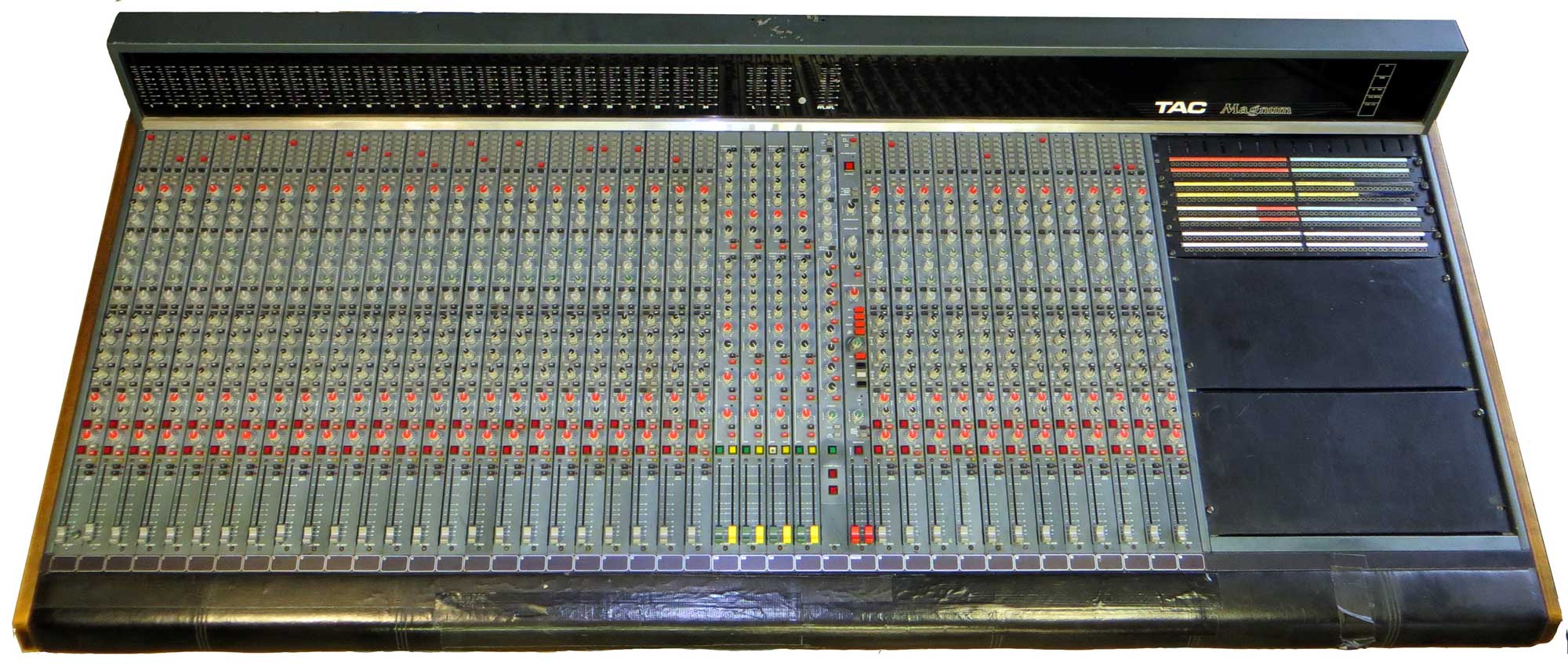

Das Mischpult vor der Generalüberholung (Klicken zum vergrößern).
Das Gehäuse mit demontierten Kanälen. Deutlich zu sehen sind die vertikalen Streifen mit der Zigarettenasche welche zwischen den Streifen durchgefallen ist, sowie div. Wassereinbrüche im Bereich der Fader.
Mein alter Feind das Gaffa Tape. Da ist es wieder ... |

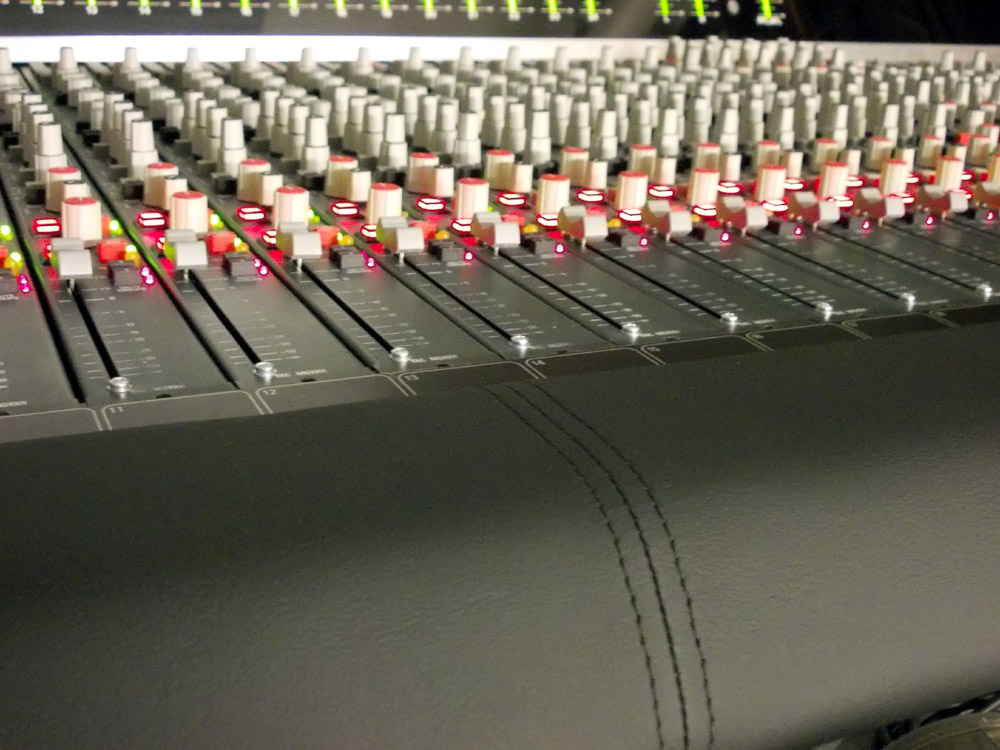

Die zerfetzte Handballenauflage würde vom KFZ Sattler neu bezogen. Somit ist das jetzt quasi der Porsche und den Mischpulten. Diese Auflage ist jetzt klassisch in schwarz mit den orignalen Ziernäten gestaltet. Selbstverständlich sind hier jede Art von Sonderwünschen möglich um seinem Tonstudio eine Individuelle Note zu verleihen, z.B. das Besticken mit dem Logo des Tonstudios, spezielle Farben, etc. Auch die Härte der Polsterung läst sich individuell auf die Ellenbogen des Produzenten abstimmen. |
Warum nur gerade in diesem Bereich die Fader besonders stark hacken, es ist mir ein Rätsel. |
Ultraschall, ein Geschenk der Götter! |
Detail der verschmutzten Kanalzüge. |
NACH dem Mischen Hände waschen nicht vergessen ! |

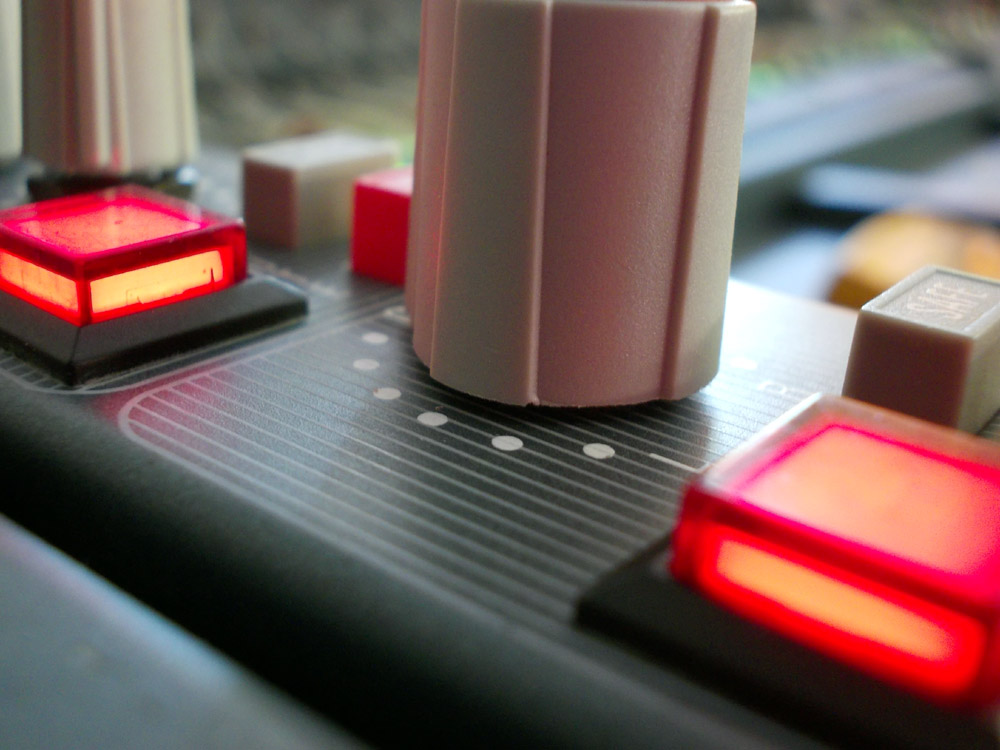

Detail der gereinigten Kanalzüge. |
VOR dem Mischen, Hände waschen nicht vergessen ! |
Stapel mit den reparierten und gereinigten Kanalzügen. |
Blick von Unten auf eine der Busplatinen. Hier sieht man sehr gut die großzügig dimensionierte Kupferschiene für die Erdung. Alle Masse- und Schirmanschlüsse laufen hier (quasi) Sternförmig zusammen. Die Masseschiene ist wiederrum an nur einen Punkt (Erdungspunkt hinten rechts) mit dem Gehäuse verbunden. Im Netzteil selbst ist die Masse (ebenfalls an nur einem Punkt) über ein RC Glied mit dem Schutzleiter verbunden. Der Schutzleiteranschluss im Netzteil ist ebenfalls Sternförmig ausgeführt. Auf diese Weise haben Brummschleifen wenig Chancen. Die gelben Brückendrähte verbinden, bei den jeweils ersten 24 Kanalplätzen, die Busse mit den Busseingängen der Kanäle welche dann gleichzeitig als Summenverstärker fungieren und das Bussignal an die 24 VU Meter und natürlich an den Bussausgang bzw. das Steckfeld weiterreichen. |
Eine ML71B Platinen der VU Meter. Zu sehen ist der AMEK Chip "UAA4091", welcher leider fast unmöglich zu beschaffen ist. Bevor man bei einer Fehlfunktion jedoch gleich verzweifelt lohnt es sich insbesonders die Vorwiderstände der LED Module mal genauer zu untersuchen. |
Die Vorderseite einer ML71B Platine. Die Anzeige besteht aus drei Siemens LED Modulen mit je 10 LEDs. Zweimal vom Typ "GBG-1000 (grün) und einmal RBG-1000 (rot). Unabhängig davon gibt es noch jeweils eine rote "Overload" LED welche für alle Meter zusammen zentral kalibriert werden kann. |

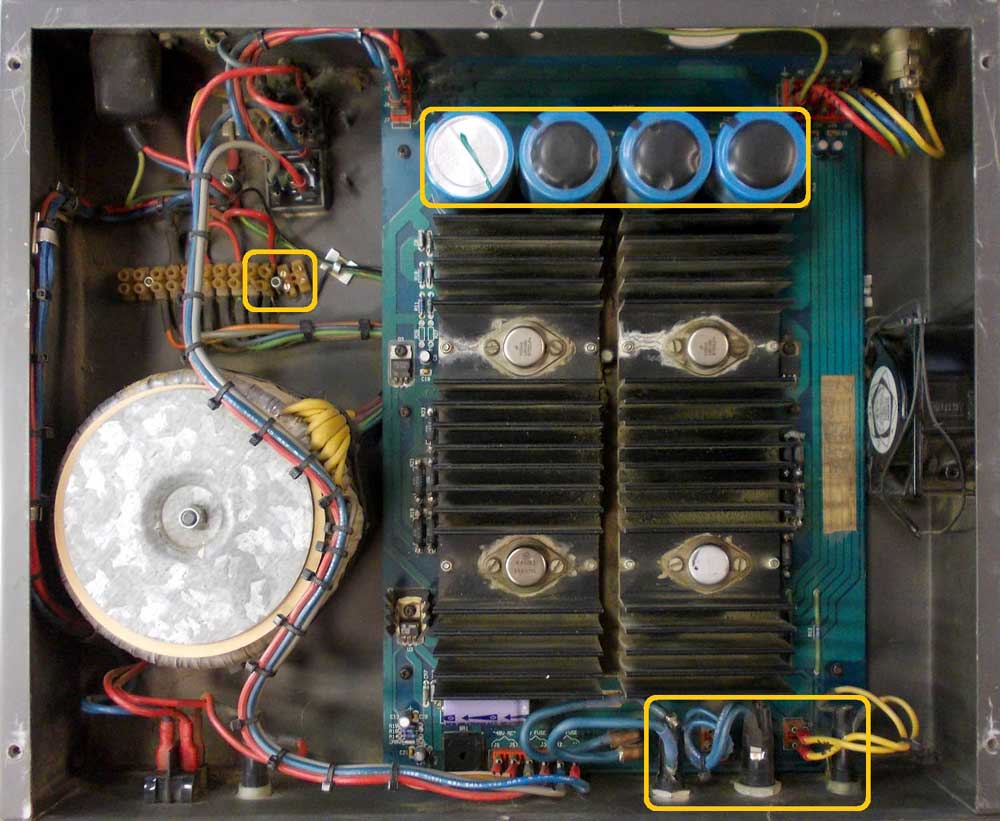

Das Netzteil (PSU 750) von Innen. Man bachte besonders die vorbildlich aufgelähten Elkos. Bei den porösen Klemmen oben links ergibt sich ein ein wunderbarer primärseitiger Kurzschluss. Unten rechts sitzen schon drei unterschiedliche Sicherungshalter. Nicht im Bild sind die gerissenen Lötstellen an den Flachsteckeranschlüssen und abgebrannte Leiterbahn an einem der Spannungsregler. Sogar der Lüfter ist durchgebrannt. |
Das Netzteil nach dem Service. |
