Yamaha CP30
Reparatur
ACHTUNG! Dies ist keine Reparaturanleitung. Laien sollten keinesfalls Arbeiten an elektrischen Geräte selbst durchführen. Es besteht LEBENSGEFAHR durch elektrischen Schlag!

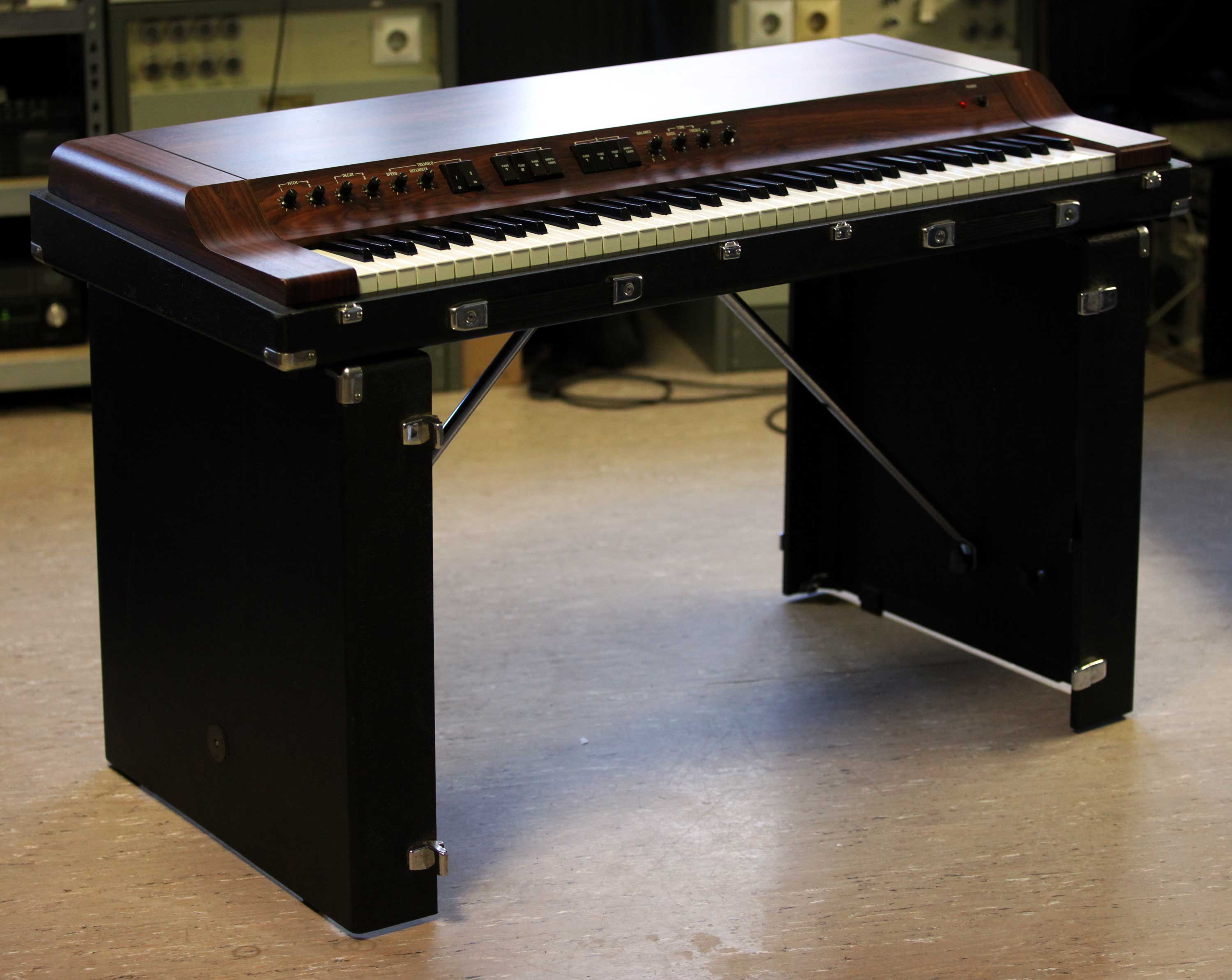

Das komplette CP30
Die "Füße" des Klaviers bestehen aus den beiden Teilen des zweigeteilten Deckels. Im geschlossenen Zustand sind diese mit den Querverstrebungen zusammen verschraubt, womit Diese beim Transport auch gleich aufgeräumt sind.

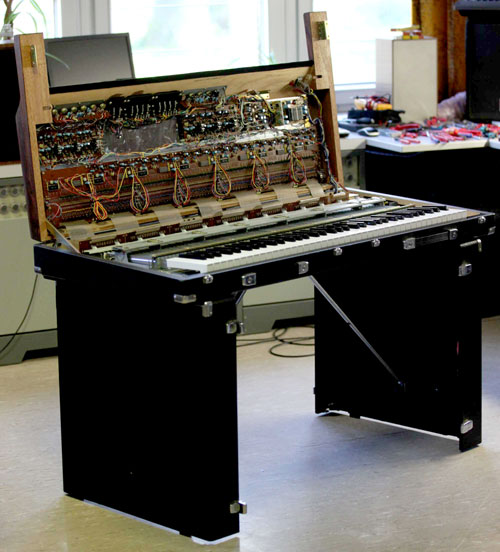

Die elektronik ist fast vollständig am Deckel montiert. Damit man es zum Löten etwas einfacher hat lässt sich dieser in zwei Positionen arretieren, danke Yamaha!
Das Piano besteht fast auf seiner ganzen Tiefe nur aus der Tastenmechanik. Im hinteren Bereich sitzen dann die Kontakte und ein Teil der Hüllkurvenerzeugung, welche über Flachbahnleitunen mit der restlichen Elktronik verbunden ist.
Das Gerät besteht aus zwei parallelen Klangezeugungen. Dadurch lässt sich für beide Einheiten Pitch, Decay und Klangart getrennt einstellen. Auch das Tremolo lässt sich getrennt schalten.
Insbesonders durch die Möglichkeit die beiden Generatoren mit den Pitch Reglern gegeneinander zu verstimmen ergibt sich ein klanglich sehr angenehmer Effekt.
Bilder von der Reparatur

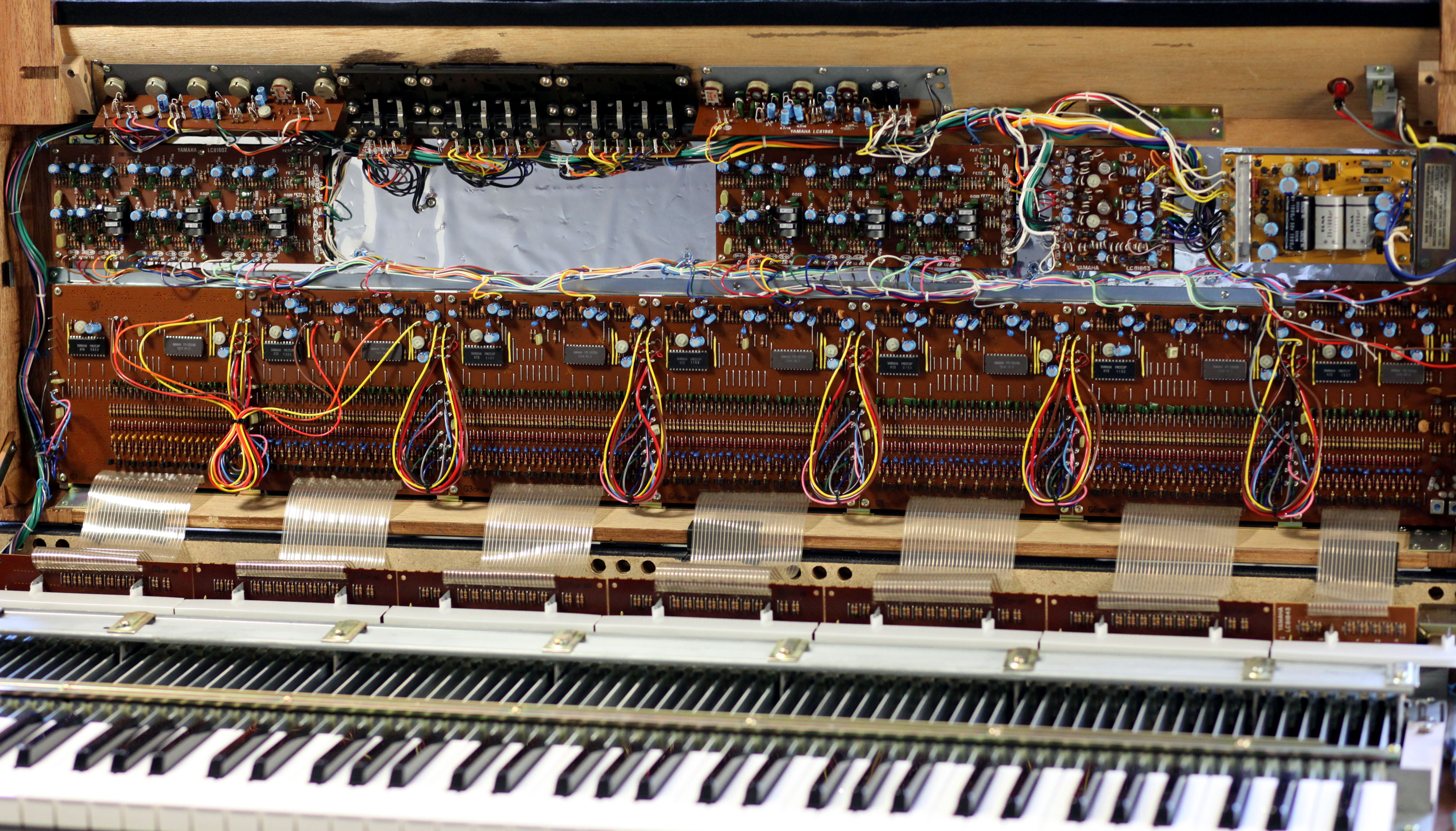

Die Elektronik ist, Yamaha typisch, sehr übersichtlich angeordnet und sauber verdrahdet. Im Unteren Bereich sitzen sieben Platinen zur Klangerzeugung. In der Mitte, links und rechts der glänzenden Schirmfolie, sind zwei Filterplatinen für die getrennte Tonarteinstellung (Piano 1-3 und Harpsichord).
Ganz rechts befindet sich der Ausgangsverstärker und das Netzteil. Das Gerät besitzt insgesamt drei Ausgänge. Je ein einzelner für die beiden Klaviermodule und einen Summenausgang. Dadurch lassen sich für beide Module getrennt noch externe Effekte verwenden.

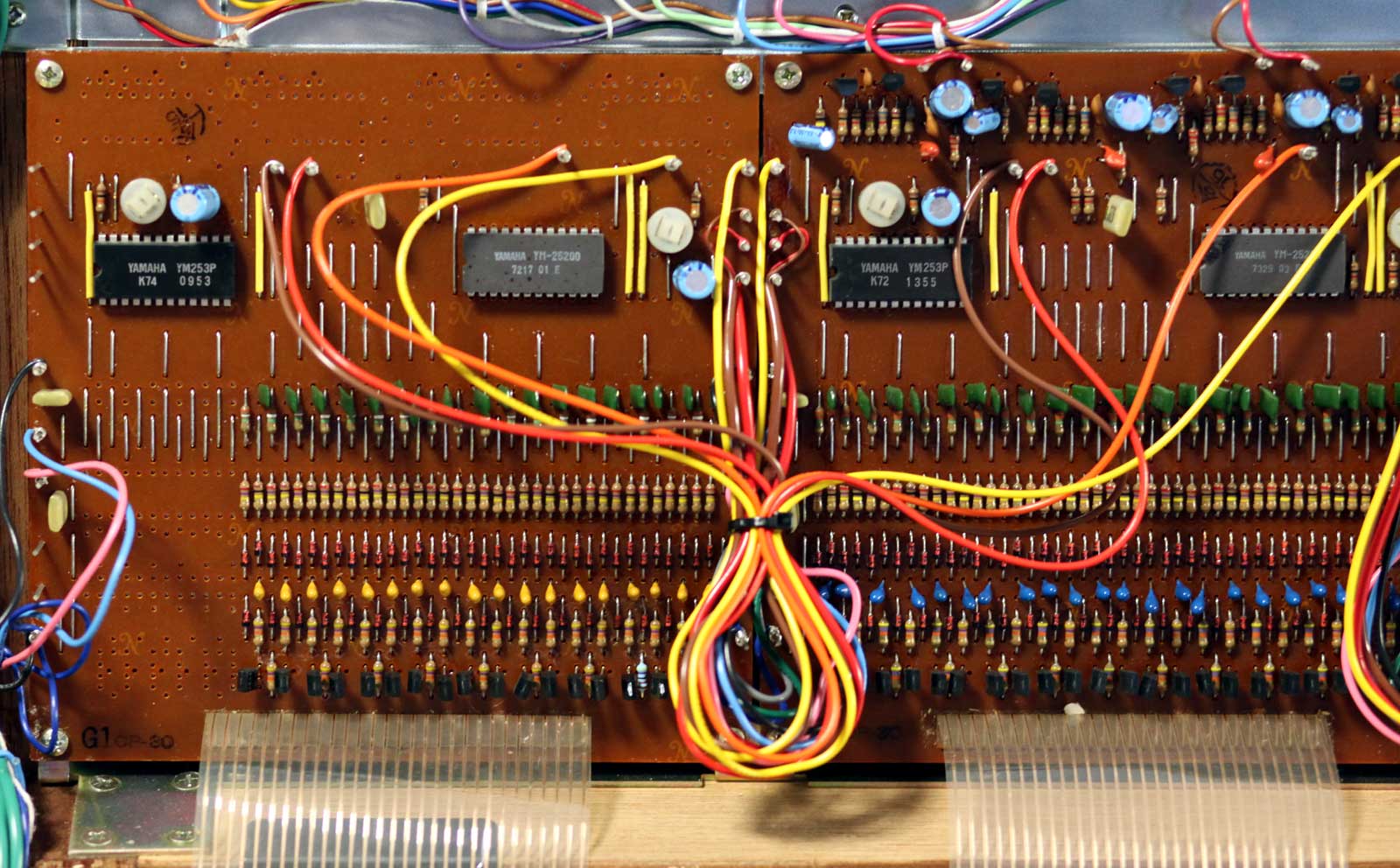

Nahaufnahme der Klangerzeugungsplatinen. Gespeist von zwei zentralen Tongeneratoren wird aus den Hüllkurven mit den beiden Yamaha ICs YM253 und YM252 der "Klang" generiert. Im Bild zu sehen sind die zahlreichen Tantalelkos im Unteren Bereich, wovon auf dieser einen Platine intersannterweise viele defekt waren (hier bereits durch neue ersetzt, jetzt braun statt blau). Auf allen anderen Platinen ergaben sich hier keine Probleme. |

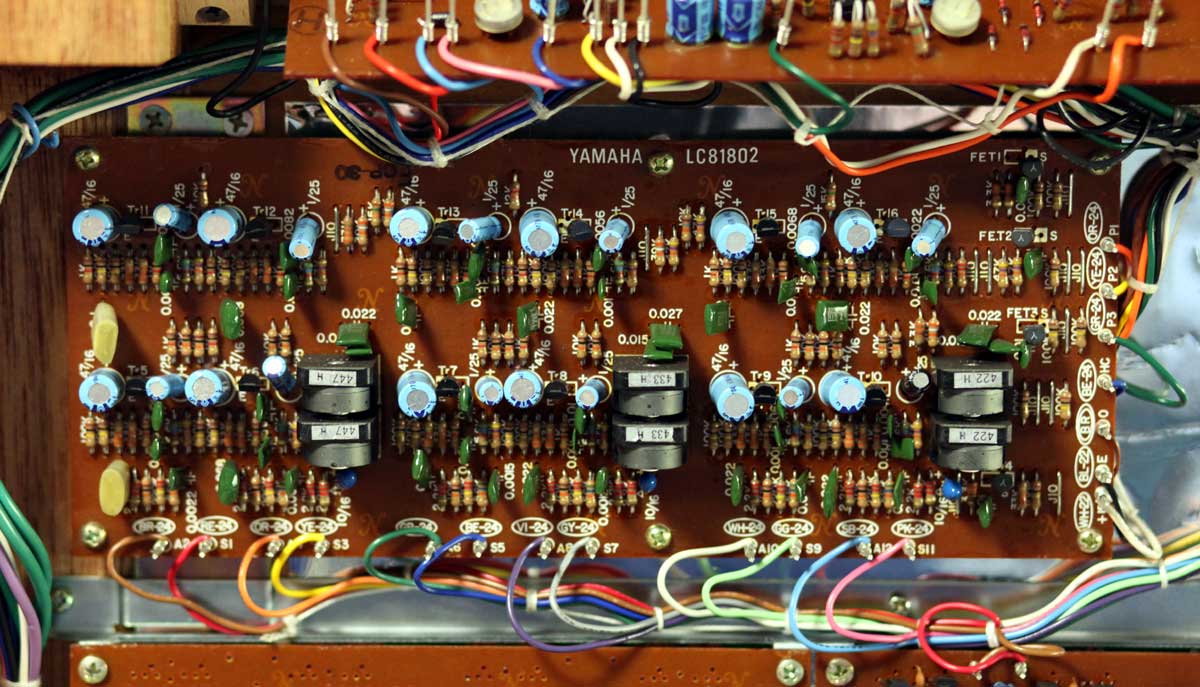

Eine der Filterplatinen. Der Harpsichord Sound entspricht weitgehend dem originalen Signal der Klangerzeugung. Der Sound von Piano 1-3 ergibt sich durch entsprechende Filterung des Harpsichord Signals. |

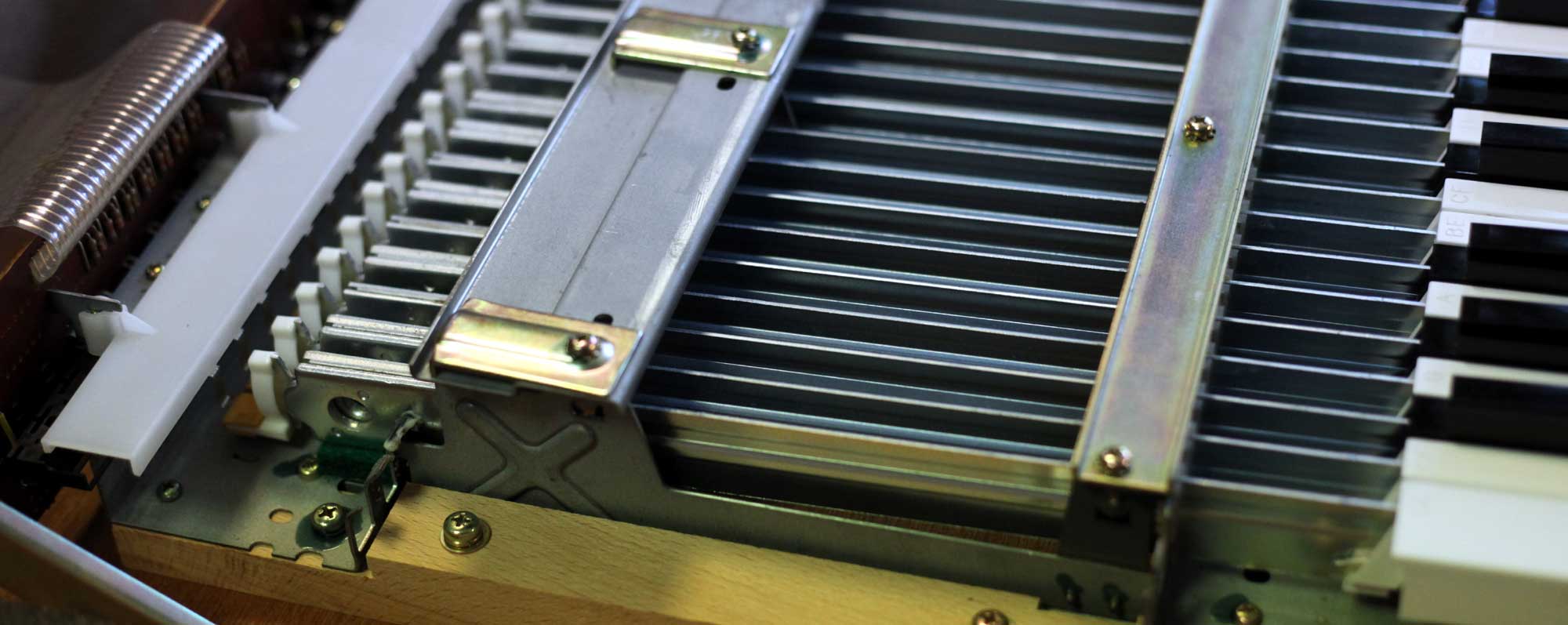

Dateilansicht des gewichteten Manuals. |
Die saubersten Tastenkontakte die ich jemals sah... |
Die Schäden an diesem Exemplar hielten sich in Grenzen. Abgesehen von div. defekten Kondensatoren war hier einer der Klangerzeugungs ICs defekt. |

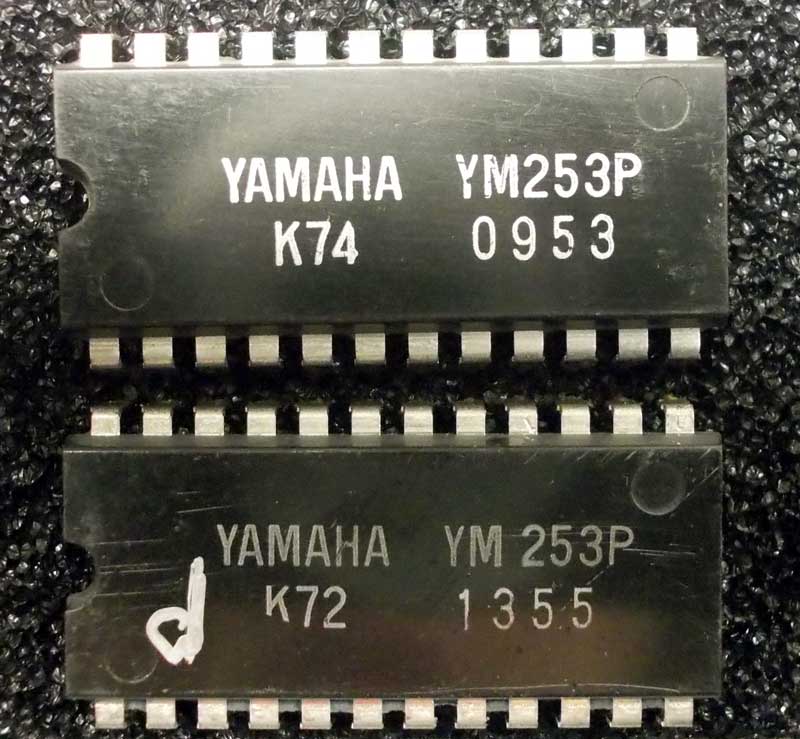

Auch nach 35 Jahren gibt es immer noch passende Ersatzteile, wenn auch nicht direkt von Yamaha geliefert. Dies ist natürlich ein Glücksfall für diese Geräte, denn ohne diese speziellen ICs ist bei einem Ausfall derselben eine Reparatur extremst schwierig bis unmöglich. Darum ist mir das jetzt auch ein Bild wert: Unten der defekte, oben ein neuer YM253. |
